Pogo Pin的结构和特点 弹簧顶针 pogopin 弹簧连接器 探针

2020-09-19

                      Pogo-Pin的结构和特点


    手机连接器是手机中重要的电子元器件,它们的好坏直接关系到手机的质量和其使用的可靠性。pogo pin 是一种应用于手机等电子产品中的精密连接器,广泛应用于半导体设备中,起连接作用。

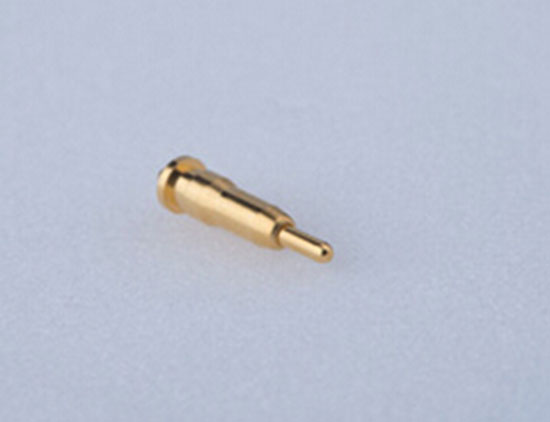

    Pogo pin由三部分组成:针头Plunger黄铜镀金 ,针管Tube黄铜镀金,弹簧Spring不锈钢
  测试针,用于测试PCBA的一种探针。
  表面镀金,内部有平均寿命3万~10万次的高性能弹簧。
  国外比较有名的生产厂家有: QA ,IDI、UC、Semiprobe、ECT,INGUN,
  探针的材质:W,ReW,CU、 A+
  1.主要采用的材质为W,ReW, 弹性一般,容易偏移,粘金屑,需要多次的清洗,磨损损针长,寿命一般。
  2. A+材质的免清针,这种材质弹性较好,测试中不容易偏移,并且不粘金屑,免清洗,因此寿命较长。
  电气性能 连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
  ① 接触电阻 高质量的电连接器应当具有低而稳定的接触电阻。连接器的接触电阻从几毫欧到数十毫欧不等。
  ② 绝缘电阻 衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标,其数量级为数百兆欧至数千兆欧不等。
  ③ 抗电强度 或称耐电压、介质耐压,是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
  ④ 其它电气性能。
  电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,一般在100MHz~10GHz频率范围内测试。
